Pantografo CNC: Come Scegliere la Tecnologia Perfetta per le Tue Lavorazioni

Introduzione al Pantografo CNC

Il pantografo CNC rappresenta una delle tecnologie fondamentali per chi lavora con la meccanica di precisione. Se sei un professionista o un appassionato di macchine CNC, scegliere il pantografo giusto può fare la differenza nelle tue lavorazioni. Con un'ampia varietà di opzioni sul mercato, è essenziale capire le caratteristiche tecniche più importanti per assicurarsi la migliore qualità e performance.

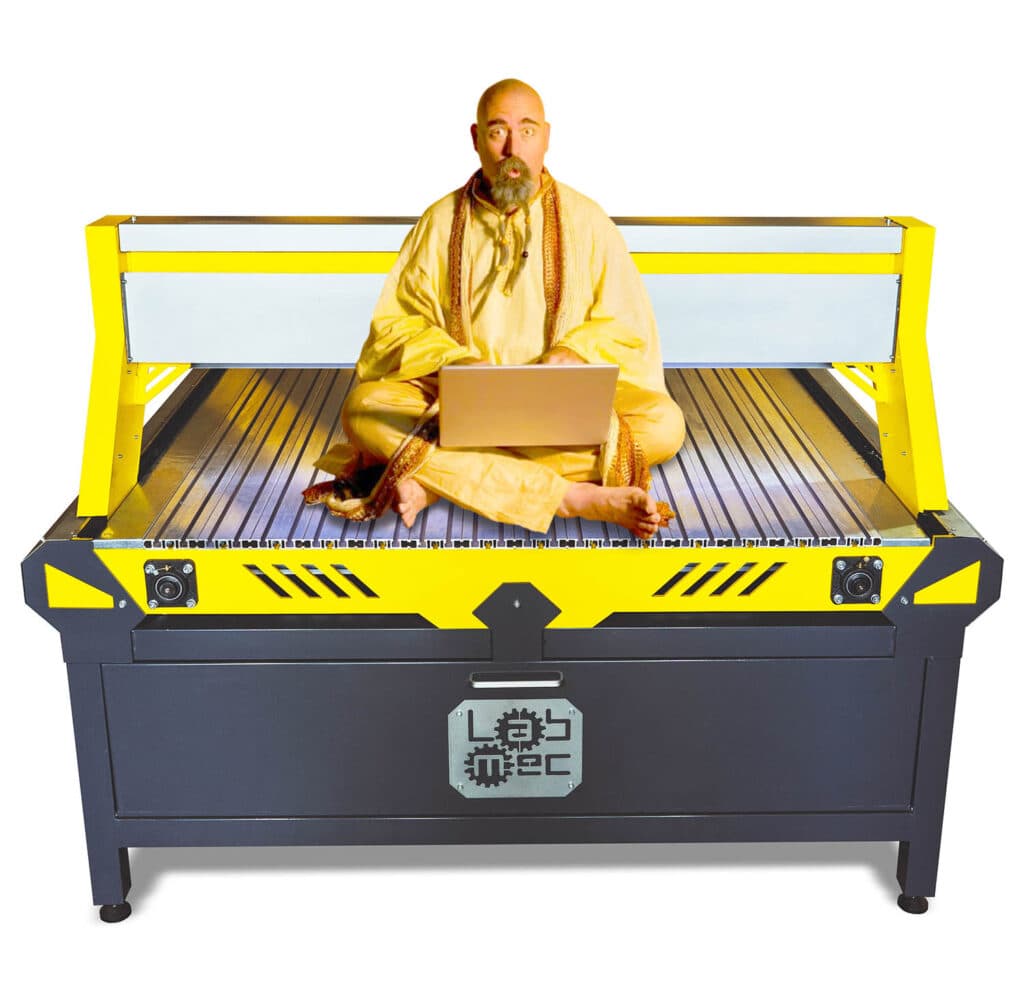

Struttura del Pantografo CNC: Base e Ponte

La struttura di un pantografo CNC è costituita principalmente da due elementi: la Base e il Ponte.

• La Base, solitamente in acciaio al carbonio, garantisce una robustezza essenziale, soprattutto per le macchine con piani di lavoro ampi.

• Il Ponte è un altro componente critico. Molte aziende scelgono profili in alluminio strutturale, noti per la loro leggerezza, ma questo materiale è meno resistente alle deformazioni rispetto all’acciaio. Questa scelta può influire negativamente sulla stabilità, soprattutto quando si lavora con materiali più duri come marmo o alluminio.

LabMec, invece, utilizza materiali di alta qualità nelle sue macchine CNC per garantire una struttura stabile e durevole, perfetta per le prototipazioni automatizzate e le lavorazioni di precisione.

Il Ruolo Cruciale del Passaggio Ponte

Un altro aspetto importante è il passaggio ponte, ovvero lo spazio tra il piano di lavoro e il ponte stesso. Molti produttori offrono macchine con passaggi ponte elevati, ma è raro lavorare materiali di spessore superiore ai 100 mm. Passaggi ponte eccessivi possono causare vibrazioni indesiderate e ridurre la precisione della lavorazione.

Se la tua esigenza è quella di lavorare su spessori limitati, il pantografo CNC è la scelta migliore, ma per pezzi più voluminosi potrebbe essere più indicata una fresatrice CNC.

Piano di Lavoro e Mandrini: Stabilità e Precisione

Il piano di lavoro del pantografo CNC deve essere costruito in modo da non deformarsi, con fissaggi distribuiti ogni 400-500 mm. L’allineamento corretto è fondamentale per evitare imbarcamenti che possano compromettere la qualità della lavorazione.

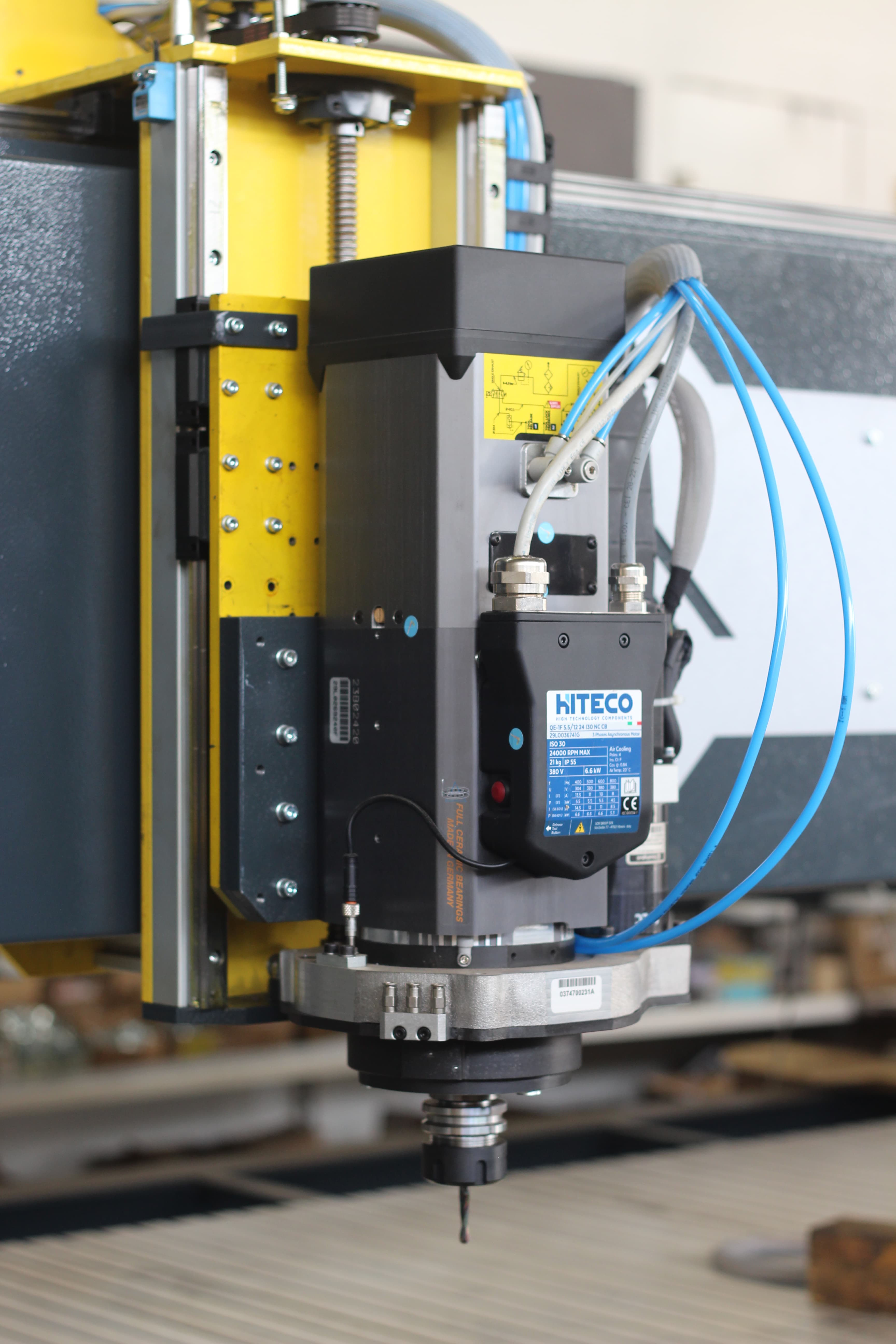

Mandrini: Il Cuore del Pantografo CNC

Il mandrino è il componente che trasmette il moto alla fresa. Per lavorazioni su pannelli e materiali resistenti, è essenziale che il mandrino sia dotato di cuscinetti reggispinta per resistere agli sforzi lungo l'asse di rotazione. Inoltre, la coppia resistente del mandrino deve essere sufficiente a garantire la forza necessaria per tagliare i materiali più duri.

LabMec offre pantografi CNC dotati di mandrini potenti e affidabili, in grado di sostenere anche le lavorazioni più impegnative, assicurando precisione costante.

Numero di Motori e Sicurezza nelle Macchine CNC

Il numero di motori utilizzati per il movimento del ponte lungo l’asse Y è cruciale per la stabilità della macchina. LabMec consiglia sempre l'uso di almeno due motori per garantire un movimento uniforme e ridurre le vibrazioni, migliorando così la qualità del taglio.

Sicurezza nelle Lavorazioni CNC

La sicurezza è un altro aspetto fondamentale. Le macchine CNC devono essere dotate di adeguate protezioni, come barriere di sicurezza attorno al mandrino e sistemi di aspirazione dei trucioli. Ogni macchina deve rispettare le normative vigenti in termini di sicurezza e protezione dell’operatore.

LabMec garantisce che le sue macchine siano conformi agli standard di sicurezza, proteggendo sia gli operatori che gli investimenti delle aziende.

Trasporto e Manutenzione: Dettagli Importanti

Il trasporto di macchine CNC richiede mezzi adeguati per evitare danni durante il viaggio. Durante il trasporto, il montaggio del ponte deve essere completato in sede per evitare danni ai cursori o alle viti di serraggio.

Una volta installata la macchina, è fondamentale che venga messa in bolla e che la prima accensione sia effettuata da un tecnico qualificato. LabMec offre un eccellente supporto post vendita e consulenze per garantire che ogni macchina CNC venga installata e utilizzata in modo ottimale.

L'Impegno di LabMec per la Qualità e l'Innovazione

Scegliere una macchina CNC di alta qualità è un investimento che ripaga nel tempo. LabMec si impegna a offrire soluzioni innovative e affidabili per la prototipazione CNC e le lavorazioni industriali. Grazie al suo supporto pre e post vendita, ai programmi di formazione CNC e alla consulenza tecnica, LabMec è il partner ideale per le aziende che vogliono rimanere competitive nel settore.

Con macchine CNC personalizzate e progetti industriali all’avanguardia, LabMec continua a definire nuovi standard nel campo dell’automazione industriale, garantendo precisione, sicurezza e risultati eccellenti.
