Pantografo CNC: cos’è, come funziona e cosa può fare per la tua azienda

Se sei un artigiano alla ricerca di maggiore precisione o un’azienda che vuole ottimizzare i processi produttivi, l’acquisto di un pantografo CNC può fare la differenza.

Se è la prima volta che ti avvicini a queste macchine, il modo più semplice per passare dalla teoria alla pratica è iniziare con un percorso guidato passo dopo passo: macchina, corso e community insieme, pensati per chi parte da zero.

In questa guida faremo un’introduzione completa al mondo delle lavorazioni CNC. Scopriamo insieme cos’è, come funziona e quali vantaggi può offrire alla tua attività.

Cos’è un pantografo CNC

Definizione tecnica e principio di funzionamento

Il pantografo CNC è una macchina utensile a controllo numerico computerizzato progettata per eseguire lavorazioni di precisione come taglio, fresatura, foratura e incisione su una vasta gamma di materiali. La sigla CNC (Computer Numerical Control) indica che le operazioni vengono controllate da un software che traduce le istruzioni digitali in movimenti meccanici. Il cuore del suo funzionamento risiede in un linguaggio chiamato G-code, che guida la macchina lungo gli assi X, Y e Z con estrema precisione.

Differenze con pantografi manuali e altre macchine CNC

A differenza del pantografo manuale, il pantografo CNC non richiede l’intervento diretto dell’operatore durante la lavorazione. Tutto il processo è automatizzato, migliorando la precisione e riducendo il margine di errore umano. Rispetto ad altre macchine CNC (come torni o laser), il pantografo è particolarmente indicato per la lavorazione di superfici piane e tridimensionali, ed è molto versatile nelle applicazioni industriali e artigianali.

Come funziona un pantografo CNC

Dalla meccanica alla meccatronica

Nel mondo tradizionale il funzionamento era interamente manuale o meccanico: cinghie, pulegge, manopole e le mani dell’operatore. Con la CNC siamo nell’era meccatronica: la macchina è comandata da motori controllati elettronicamente che eseguono ordini precisi impartiti da un software. Il risultato è precisione al decimo di millimetro, movimenti ripetibili in serie e programmazione personalizzata per ogni lavorazione.

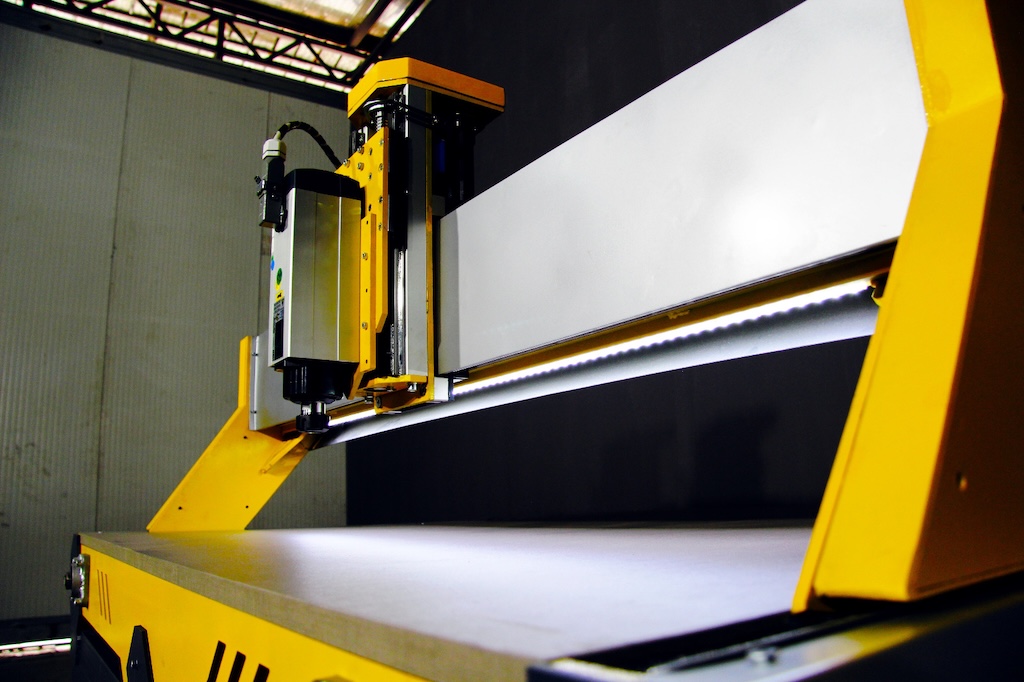

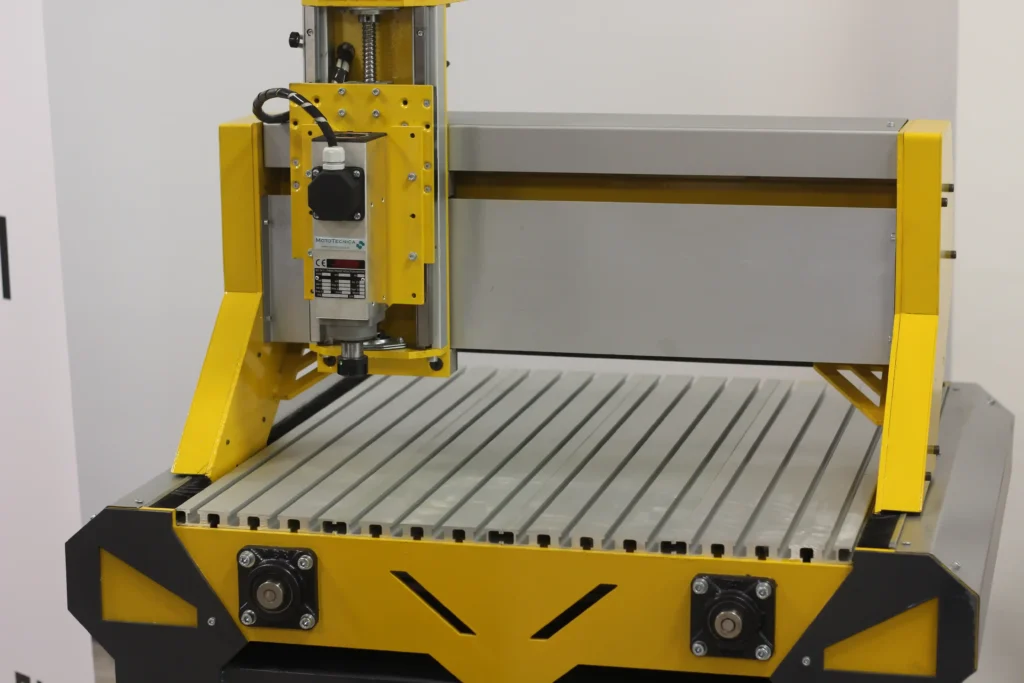

Componenti principali (struttura, mandrino, assi)

La struttura di un pantografo CNC è composta da varie componenti, le più importanti sono:

• Mandrino, che ospita l’utensile da taglio o fresatura;
• Telaio, il quale deve essere dotato di solidità e stabilità, per garantire la precisione;
• Assi X, Y e Z, che determinano il movimento nello spazio tridimensionale;
• Sistema di guida e motori passo-passo o servo, per eseguire le traiettorie in modo fluido e affidabile.

Motori: passo-passo (stepper) o servomotori?

Ogni asse è mosso da un motore, e la scelta incide su precisione, velocità e costo:

• Motori passo-passo (stepper): i più semplici e diffusi, dividono il movimento in “passi” precisi. Economici, affidabili e facili da configurare; meno reattivi alle alte velocità. Perfetti per lavorazioni standard e prototipazione.
• Servomotori: più avanzati e costosi, uniscono potenza, precisione e feedback continuo sulla posizione. Altissima precisione e velocità, con elettronica e taratura più sofisticate. Ideali per chi lavora in serie con alte esigenze di affidabilità.

Interazione con software CAD/CAM

Il CNC pantografo interagisce con software CAD (Computer-Aided Design) per la progettazione dei modelli e CAM (Computer-Aided Manufacturing) per la generazione dei percorsi utensile. L’operatore importa un disegno tecnico, lo traduce in codice macchina e avvia la lavorazione. Questo permette un elevato grado di personalizzazione e automazione.

Tra i software CAM più apprezzati da chi lavora legno, compositi e arredi c’è Aspire: interfaccia intuitiva, ampia libreria di lavorazioni e alta precisione anche su progetti decorativi o complessi. E non servono più linguaggi incomprensibili: le interfacce oggi sono touch screen, intuitive e multilingua e guidano l’operatore in ogni passaggio, dall’azzeramento degli assi all’avvio del ciclo. In pochi giorni puoi essere autonomo.

Esempi di automazione nel processo produttivo

Un pantografo CNC può essere integrato in una linea produttiva automatizzata. Può lavorare in ciclo continuo, gestendo commesse seriali oppure prototipi singoli con estrema precisione. La macchina può essere programmata per cambiare utensili in autonomia, rilevare difetti o inviare feedback al sistema di gestione.

Quali lavorazioni puoi fare con un pantografo CNC

Taglio, fresatura, incisione

Tra le principali lavorazioni CNC effettuabili con un pantografo ci sono:

• Taglio: preciso e veloce, anche su geometrie complesse;
• Fresatura: per creare bassorilievi, scanalature e scavi tridimensionali;
• Incisione: ideale per personalizzazioni, segnaletiche o decorazioni.

Su quali materiali lavora (legno, plastica, metallo)

Il pantografo CNC è adatto a diversi materiali, tra cui:

• Legno: compensato, MDF, massello;
• Plastica: plexiglass, PVC, polietilene;
• Metallo: alluminio, ottone, rame (con modelli più potenti).

Questa versatilità lo rende utile in contesti industriali e artigianali, dalla falegnameria alla produzione di insegne e componenti tecnici.

I vantaggi per la tua azienda

Precisione, ripetibilità, riduzione degli errori

Uno dei punti di forza del pantografo CNC è la capacità di eseguire lavorazioni con tolleranze minime. Ogni pezzo può essere replicato in modo identico, garantendo standard qualitativi elevati e riducendo gli scarti.

Efficienza produttiva e personalizzazione

Questa macchina non si affatica, non rallenta, non si distrae. È operativa per ore senza pause, garantendo una produttività costante e controllata. In più, consente di passare rapidamente da una lavorazione all’altra, personalizzando ogni pezzo secondo le esigenze del cliente.

Un pantografo CNC è come un collaboratore instancabile: lavora sempre al massimo delle sue capacità, riducendo tempi morti e aumentando la resa per ogni turno di produzione.

Riduzione dei costi nel medio-lungo termine

L’investimento iniziale si ammortizza in fretta: meno scarti, meno rilavorazioni, maggiore velocità. E senza dover gestire assenze o turnazioni, la macchina si inserisce in produzione come una risorsa affidabile e autonoma, che ti aiuta a ottimizzare costi e margini.

Per piccole e medie imprese, significa anche maggiore autonomia operativa, meno dipendenza da manodopera esterna e un controllo diretto su qualità e tempi.

Quando e perché scegliere un pantografo CNC

Per artigiani, piccole imprese e industrie

Il pantografo CNC è una soluzione strategica per molte realtà:

• Artigiani: che vogliono aumentare qualità e competitività;
• Piccole imprese: alla ricerca di efficienza e flessibilità;
• Industrie: che puntano sull’automazione e sull’integrazione dei processi.

Indicatori che suggeriscono il momento giusto per adottarlo

Potresti essere pronto a passare a una macchina CNC se:

• Hai un volume crescente di lavorazioni ripetitive;
• Vuoi migliorare la qualità e ridurre gli errori;
• Cerchi soluzioni scalabili per crescere in modo strutturato.

Quanto costa un pantografo CNC

Il prezzo varia molto in base a caratteristiche tecniche e utilizzo:

• Entry level: i modelli più semplici partono da circa 5.000-8.000 €;
• Professionale: indicativamente dai 15.000 ai 25.000 €;
• Industriale: le soluzioni più complesse partono da 30.000 € in su.

I fattori che influenzano il costo: dimensioni dell’area di lavoro, numero di assi (4-5 assi per geometrie complesse), potenza del mandrino, struttura e materiali, e i servizi inclusi (software, assistenza, installazione, formazione). Per un approfondimento completo sul prezzo, vedi la nostra guida su quanto costa un pantografo CNC.

Pantografo CNC o fresatrice? La differenza in breve

Sia il pantografo sia la fresatrice sono macchine utensili, ma con finalità diverse: il pantografo lavora superfici piane e materiali più leggeri (legno, plastica, metallo leggero) con movimenti veloci e grande versatilità; la fresatrice è pensata per lavorazioni più pesanti e profonde su metalli anche molto duri, con struttura più massiccia. In sintesi: materiali teneri e versatilità → pantografo; potenza per lavorazioni strutturali → fresatrice. Per il confronto completo, con criteri di scelta e tecnologie a confronto, vedi la guida alle macchine CNC.

Le soluzioni CNC firmate LabMec

LabMec propone un’ampia gamma di pantografi CNC progettati per rispondere alle esigenze di ogni cliente:

• Modelli standard e custom per artigiani e aziende;
• Personalizzazione software e hardware per ogni flusso di lavoro;
• Servizio di consulenza gratuito per aiutarti a scegliere la macchina più adatta;
• Assistenza tecnica post-vendita per garantirti continuità e supporto.

In conclusione…

Investire in un pantografo CNC significa portare innovazione, precisione ed efficienza nel cuore del tuo processo produttivo.

All’inizio del percorso o pronto a fare il grande salto: qualunque sia il tuo punto di partenza, LabMec ti guida passo dopo passo verso la scelta del pantografo CNC ideale per la tua attività.

Non sai se ti serve un pantografo CNC o una fresatrice? Ecco le differenze concrete.

Vuoi scoprire quale pantografo CNC è più adatto alla tua attività? Contattaci per una consulenza gratuita.

Domande frequenti sul pantografo CNC

Cos’è un pantografo CNC?

È una macchina utensile controllata da computer che esegue taglio, incisione, fresatura e sagomatura su legno, plastica, metallo e compositi, automatizzando il processo tramite istruzioni digitali (G-code) per maggiore precisione, velocità ed efficienza.

Come funziona?

Si parte da un progetto CAD, trasformato in linguaggio macchina (G-code) da un software CAM; il file guida mandrino e utensile secondo coordinate preimpostate, con la possibilità di replicare la stessa lavorazione centinaia di volte senza variazioni.

Quanto costa un pantografo CNC?

I modelli entry level partono da circa 5.000-8.000 €, i professionali da 15.000-25.000 € e gli industriali da 30.000 € in su, a seconda di area di lavoro, assi, potenza del mandrino e servizi inclusi. Vedi l’approfondimento su quanto costa un pantografo CNC.

Cosa si può fare con un pantografo CNC?

Tagliare, fresare, incidere e sagomare legno (falegnameria, arredo), plastica (packaging, insegne, prototipi) e metallo leggero (alluminio, acciaio leggero con mandrini adeguati).

Qual è la differenza tra pantografo CNC e fresatrice?

Il pantografo lavora superfici piane e materiali teneri con grande versatilità; la fresatrice affronta lavorazioni pesanti e profonde su metalli duri. Approfondisci nella guida alle macchine CNC.
