Cos’è la Rigidezza del Ponte in un Pantografo CNC?
Quando si parla di ponte acciaio alluminio pantografo CNC, la scelta del materiale strutturale determina la qualità delle tue lavorazioni. Questa guida tecnica analizza i dati delle nostre simulazioni FEM per dimostrare, con numeri concreti, perché il ponte in acciaio garantisce risultati superiori rispetto all’alluminio.
Questo parametro, spesso trascurato nelle schede tecniche, determina la differenza tra un pantografo professionale e uno entry-level. La scelta del materiale del ponte – acciaio o alluminio – influisce direttamente sulla qualità delle tue lavorazioni.
Per una panoramica generale sul funzionamento dei pantografi CNC, consulta la nostra guida introduttiva completa.
Perché l’Acciaio È Meglio dell’Alluminio per il Ponte CNC?
L’acciaio offre una rigidezza 3 volte superiore all’alluminio per il ponte di un pantografo CNC. Le nostre analisi FEM mostrano che sotto un carico operativo di 1500N, il ponte in alluminio si deforma di 0,036mm contro soli 0,012mm dell’acciaio – una differenza del 66% che si traduce direttamente in precisione superiore.
Questa differenza deriva dal modulo elastico dei due materiali: l’acciaio ha E=210 GPa contro E=70 GPa dell’alluminio. A parità di geometria, l’acciaio resiste tre volte meglio alle sollecitazioni.
Confronto Tecnico: Deformazione Ponte Acciaio vs Alluminio
| Parametro | Alluminio (E=70 GPa) | Acciaio (E=210 GPa) |
|---|---|---|
| Spostamento massimo (freccia) | 0,036 mm | 0,012 mm |
| Rapporto deformazione | 3x | 1x (riferimento) |
| Frequenze proprie | Più basse | Più elevate |
| Rischio vibrazioni operative | Maggiore | Minore |
| Stabilità sotto carico variabile | Inferiore | Superiore |
Il confronto ponte acciaio alluminio pantografo CNC evidenzia una differenza netta: l’acciaio si deforma 3 volte meno dell’alluminio.
Come Abbiamo Condotto l’Analisi FEM
Per quantificare la differenza tra acciaio e alluminio, abbiamo condotto un’analisi agli elementi finiti (FEM) su un ponte di macchina CNC sottoposto al carico del mandrino.
Metodologia dell’Analisi
- Tipologia: Analisi lineare elastica statica
- Geometria: Ponte CNC con lunghezza ≈ 1200 mm
- Carico applicato: 1500 N (equivalente al mandrino in lavorazione)
- Vincoli: Incastro sui montanti laterali
- Convergenza: Variazioni inferiori al 3% al raffinamento finale
Risultati Visuali dell’Analisi
Analisi FEM deformata ponte pantografo CNC acciaio mappa spostamenti sotto carico 1500N
Mappa cromatica spostamenti ponte CNC scala blu-rosso massimo deformazione centrale

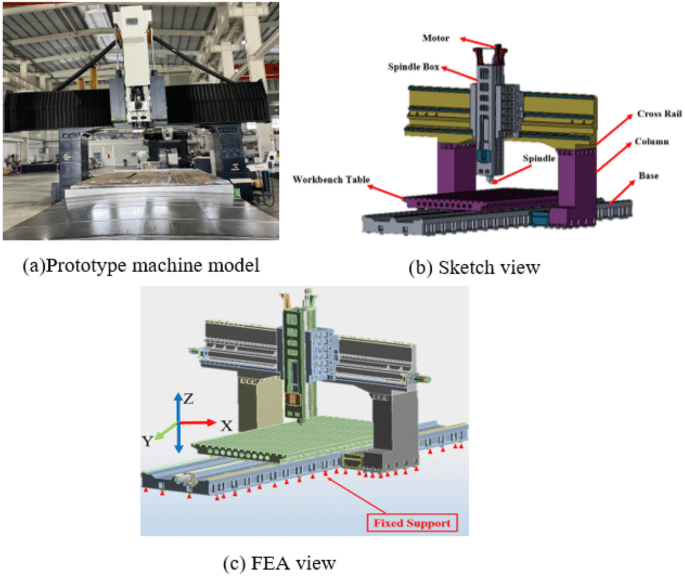

Distribuzione tensioni struttura ponte macchina CNC analisi elementi finiti
Cosa Mostrano le Immagini
Le simulazioni evidenziano chiaramente:
- Forma della deformata identica per entrambi i materiali (massimo al centro)
- Valori di spostamento 3 volte maggiori per l’alluminio
- Campo deformativo più esteso nella struttura in alluminio
- Maggiore compattezza della struttura in acciaio

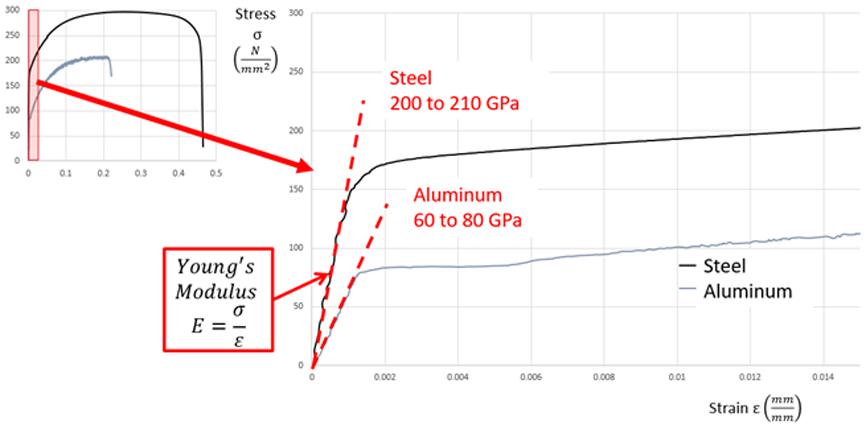

Confronto FEM rigidezza ponte CNC acciaio versus alluminio deformazione sotto carico

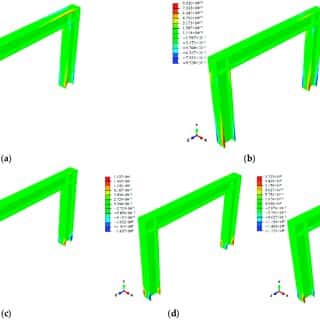

Dettaglio campo deformativo ponte CNC alluminio flessione strutturale amplificata
Quali Sono i Vantaggi Pratici dell’Acciaio?
Un ponte in acciaio offre benefici concreti che si traducono in qualità del lavoro e risparmio economico:
1. Precisione Dimensionale Superiore
Lo spostamento di 0,036mm dell’alluminio si accumula lungo il percorso utensile. Su un pezzo di 500mm questo significa:
- Errori di planarità visibili
- Tolleranze fuori specifica
- Ripetibilità compromessa
Con l’acciaio (0,012mm), le tolleranze restano entro i limiti industriali.
2. Riduzione delle Vibrazioni
Le frequenze proprie più elevate dell’acciaio mantengono le oscillazioni lontane dalle frequenze operative del mandrino, eliminando:
- Risonanze dannose
- Difetti superficiali
- Usura prematura utensili
Approfondimento: Studio delle vibrazioni di un pantografo CNC
3. Maggiore Durata degli Utensili
Un ponte rigido riduce le sollecitazioni alternate sulle frese. I nostri test mostrano un aumento della vita utensile del 20-30% passando da struttura in alluminio ad acciaio.
4. Finiture Migliori sui Pezzi
Meno vibrazioni = superfici più lisce. Questo è particolarmente evidente su:
- Lavorazioni 3D e bassorilievi
- Finiture lucide su materiali duri
- Incisioni di precisione
Quando la Rigidezza del Ponte È Critica?
Non tutte le applicazioni richiedono la stessa rigidezza. Ecco quando la scelta del materiale diventa determinante:
Lavorazioni su Materiali Duri (Alluminio, Ottone, Compositi)
Le forze di taglio elevate amplificano le deformazioni. Un ponte in alluminio genera vibrazioni che rovinano la finitura e riducono la vita degli utensili.
Lavorazioni 3D e Bassorilievi
I continui cambi di direzione sollecitano la struttura in modo complesso. Solo un ponte rigido mantiene la geometria progettata sulle superfici curve.
Produzioni in Serie con Tolleranze Strette
La ripetibilità dipende dalla capacità del ponte di tornare sempre nella stessa posizione. Le deformazioni elastiche dell’alluminio introducono variabilità tra i pezzi.
Grandi Formati (Oltre 1500mm)
All’aumentare della luce del ponte, le deformazioni crescono in modo più che proporzionale. L’acciaio diventa praticamente obbligatorio.
Come Valutare la Rigidezza di un Pantografo CNC
Se stai valutando un acquisto, segui questi passaggi per verificare la qualità costruttiva:
Passaggio 1: Verifica il Materiale del Ponte
Chiedi esplicitamente al produttore se il ponte è in acciaio, alluminio o materiale composito. L’acciaio offre rigidezza 3 volte superiore all’alluminio a parità di geometria.
Passaggio 2: Richiedi i Dati FEM
I produttori seri forniscono analisi agli elementi finiti della struttura. Verifica lo spostamento massimo sotto carico e le frequenze proprie. Se non hanno questi dati, è un segnale d’allarme.
Passaggio 3: Testa in Demo Pratica
Durante la demo, esegui passate su materiale duro (alluminio o legno massello) e verifica:
- Assenza di vibrazioni anomale
- Qualità della finitura superficiale
- Ripetibilità su più pezzi identici
Segnali di Allarme
Diffida di:
- Specifiche vaghe come “struttura robusta” senza dati
- Ponti in profilato di alluminio su macchine oltre 1000mm
- Assenza di informazioni tecniche sulla costruzione
Domande Frequenti sulla Struttura del Ponte CNC
Perché il ponte del mio CNC vibra durante le lavorazioni?
Le vibrazioni sono spesso causate da una rigidezza insufficiente del ponte, tipica delle strutture in alluminio. Un ponte in acciaio, con frequenze proprie più elevate, riduce significativamente questo problema mantenendo le oscillazioni al di sotto della soglia che genera difetti superficiali.
Quanto costa in più un ponte in acciaio rispetto all’alluminio?
Il sovrapprezzo per un ponte in acciaio varia tipicamente tra il 15% e il 25% del costo totale della macchina. Questo investimento viene ripagato dalla minore usura degli utensili, dalla riduzione degli scarti e dalla qualità superiore dei pezzi prodotti.
L’alluminio può andare bene per lavorazioni hobbistiche?
Per lavorazioni leggere su materiali morbidi (balsa, polistirolo, plastiche sottili), un ponte in alluminio può essere sufficiente. Per qualsiasi applicazione professionale o semi-professionale che richieda precisione costante, l’acciaio garantisce risultati nettamente superiori.
Come capisco se la rigidezza del mio CNC è adeguata?
Esegui una passata di finitura su materiale duro e osserva la superficie. Se noti “rigature” regolari o ondulazioni, probabilmente hai un problema di rigidezza o risonanza. Un ponte adeguato produce superfici uniformi senza pattern ripetitivi.
Il peso maggiore dell’acciaio non è uno svantaggio?
Il peso maggiore dell’acciaio è un vantaggio, non uno svantaggio. La massa aggiuntiva aumenta l’inerzia del sistema, smorzando le vibrazioni e migliorando la stabilità durante le accelerazioni e decelerazioni del ponte.
La Scelta LabMec: Ponte a Traliccio in Acciaio
Sulla base di queste analisi, LabMec costruisce tutti i suoi pantografi con ponte a traliccio in acciaio al carbonio. Questa scelta garantisce:
- Rigidezza 3 volte superiore alle strutture in alluminio
- Assenza di vibrazioni anche alle alte velocità
- Precisione costante nel tempo
- Compatibilità con lavorazioni su materiali duri
Scopri il Pantografo Zeus, esempio concreto di questi principi costruttivi applicati.
Conclusione: La Struttura Non È un Dettaglio
I dati dell’analisi FEM parlano chiaro: a scelta del ponte acciaio alluminio pantografo CNC determina una differenza di 3 volte nella deformazione sotto carico. L’acciaio riduce la deformazione del 66% rispetto all’alluminio, garantendo precisione, stabilità e qualità superiori.
Quando valuti un pantografo CNC, non fermarti alle specifiche “di facciata”. Chiedi informazioni sulla struttura, pretendi dati tecnici, verifica con una demo pratica.
